  Platforma de monitorizare seismică și a testelor nucleare în scopul CTBT

Instalaţia şi Obiectivul Special de Interes Naţional “Platforma de monitorizare seismică și a testelor nucleare în scopul CTBT , operată de INCDFP, contribuie activ la monitorizarea seismicității pe teritoriul României, utilizând o rețea extinsă de stații seismice distribuite la nivel național. IOSIN face parte din “Reteaua nationala de cercetare-dezvoltare si monitorizare a geohazardelor naturale” si este susținută din fonduri publice alocate prin autoritatea de stat pentru cercetare-dezvoltare; Această activitate este strâns legată de participarea României la eforturile internaționale de monitorizare seismică globală, în sprijinul verificării respectării Tratatului de Interzicere Totală a Experiențelor Nucleare (CTBT), prin stația seismologică certificată Muntele Roșu (MLR/AS81) și Centrul Național de Date (ROM-CND). Stația Muntele Roșu face parte din rețeaua seismică auxiliară a Sistemului Internațional de Monitorizare (IMS) și este conectată la IDC/CTBTO atât prin internet, cât și prin legătură satelitară, fiind capabilă să transmită în orice moment datele înregistrate. Personalul IOSIN asigură permanent supravegherea funcționării stației, controlul calității datelor, arhivarea și furnizarea acestora către autoritățile naționale, inclusiv pentru analiza evenimentelor suspecte care ar putea contraveni Tratatului. Rețeaua Seismică Națională a fost extinsă și modernizată constant în ultimele decenii, ajungând să fie una dintre cele mai avansate din Europa. Aceasta cuprinde stații digitale echipate cu senzori de bandă largă, de scurtă perioadă și accelerometrici, instalate atât în câmp liber cât și în medii urbane, asigurând o acoperire eficientă a întregului teritoriu. Activitatea de monitorizare este coordonată din multiple locații, printre care se numără Sediul Central al INCDFP (Centrul de Monitorizare și Decizie), precum și observatoarele seismice din Muntele Roșu, Eforie Nord, Vrâncioaia, Ploștina, Bucovina, Deva, Buziaș, Timișoara, Cuțitul de Argint, Mediaș și Odobești. În aceste locații, echipe specializate formate din ingineri, tehnicieni și muncitori asigură întreținerea echipamentelor 24 de ore din 24, 7 zile pe săptămână, garantând funcționarea continuă și fiabilă a rețelei naționale.

Istoric

În anul 2023, în urma emiterii H.G. nr. 629/27.07.2023 pentru modificarea Hotărârii Guvernului nr. 786/2014 privind aprobarea Listei instalațiilor și obiectivelor speciale de interes național, finanțate din fondurile Ministerului Educației și Cercetării, IOSIN-RSN - Rețea seismică națională (stații seismografice cu înregistrare locală, stații telemetrate prin radio, rețea de accelerografe analogice - SMA 11 și digitale K2) s-a unit cu IOSIN-CND - Laborator-Centrul Național de Date (CTBT – Tratatul de interzicere totală a experienţelor nucleare) sub denumirea de “IOSIN Platformă de monitorizare seismică şi a testelor nucleare în scopul CTBT”

Institutul Național de Cercetare-Dezvoltare pentru Fizica Pământului este succesorul instituțiilor de cercetare care au avut ca scop studiul cutremurelor de pământ.

Astfel in:

  • 1895 - înființare prima stație seismică din România, la Observatorul din str. Cuţitul de Argint;

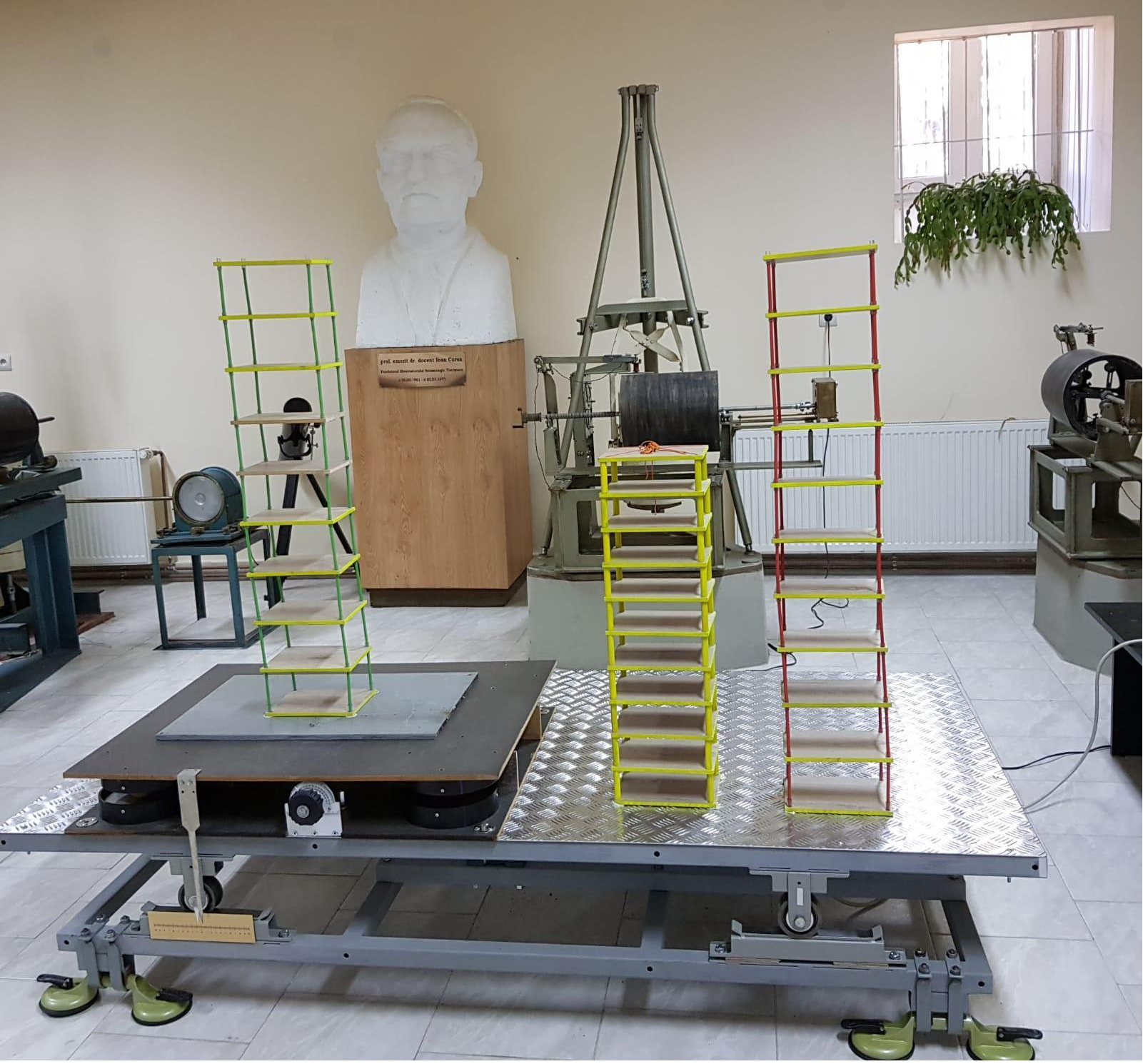

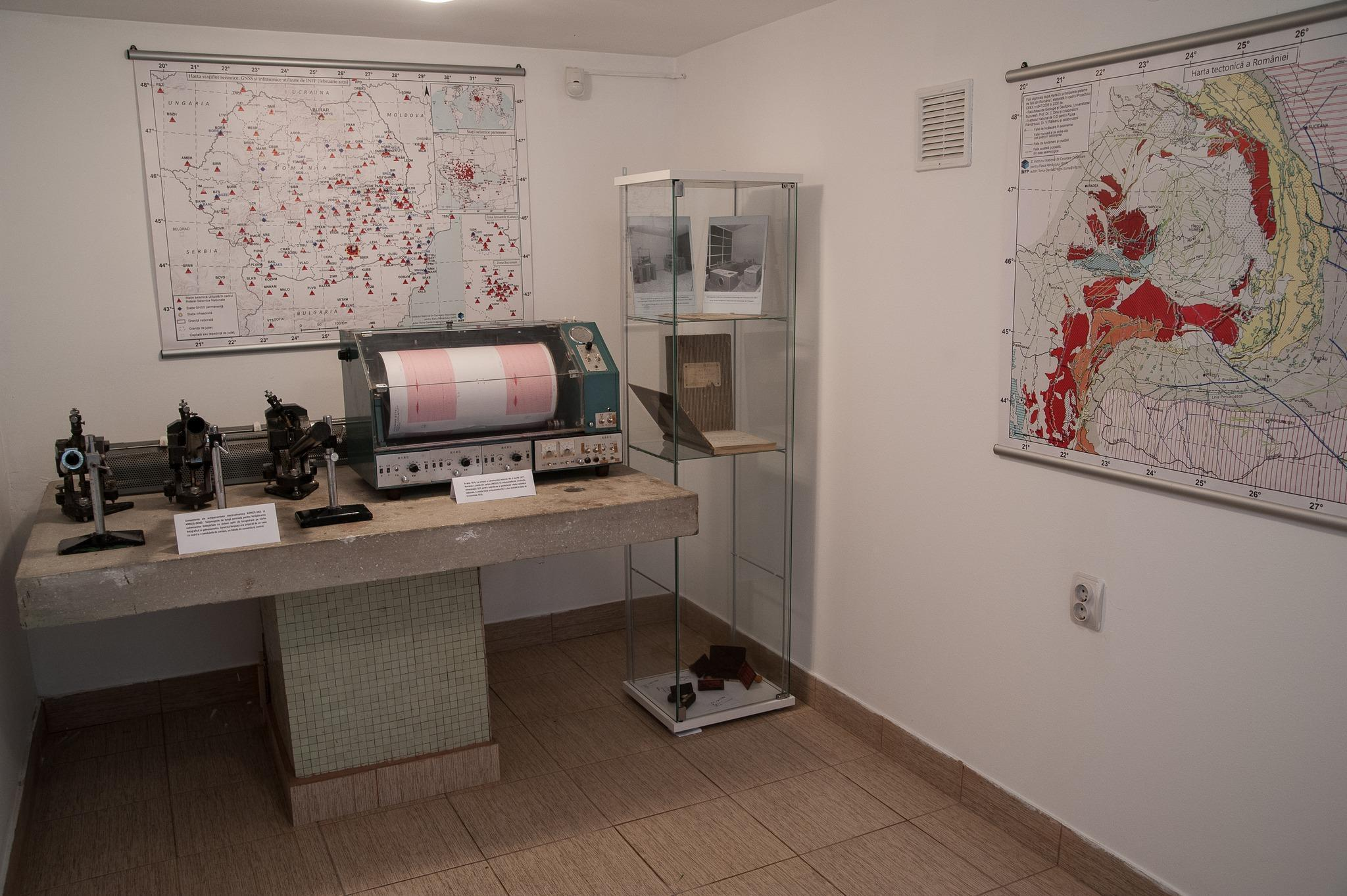

  • 1900 - 1977 - activitatea din domeniul seismologiei s-a desfășurat în cadrul unor instituții de profil iar reteaua seismica era redusa ca numar de statii si echipamente. Localitatiile Bucuresti, Iasi, Bacau, Campulung Muscel, Timisoara, Cluj, Vrincioaia, Focsani au gazduit primele statii seismice care erau dotate cu senzori mecanici MainKa-Demetrescu cu inregistrare pe hartie afumata sau senzori de scurta sau medie perioada fabricati in URSS cu inregistrare pe hartie fotografica;
  • 1977 - 1980 - s-a instalat prima retea de statii seismice cu senzori se scurta perioada DD1 si inregistrare pe hartie inscriptionata cu cerneala.

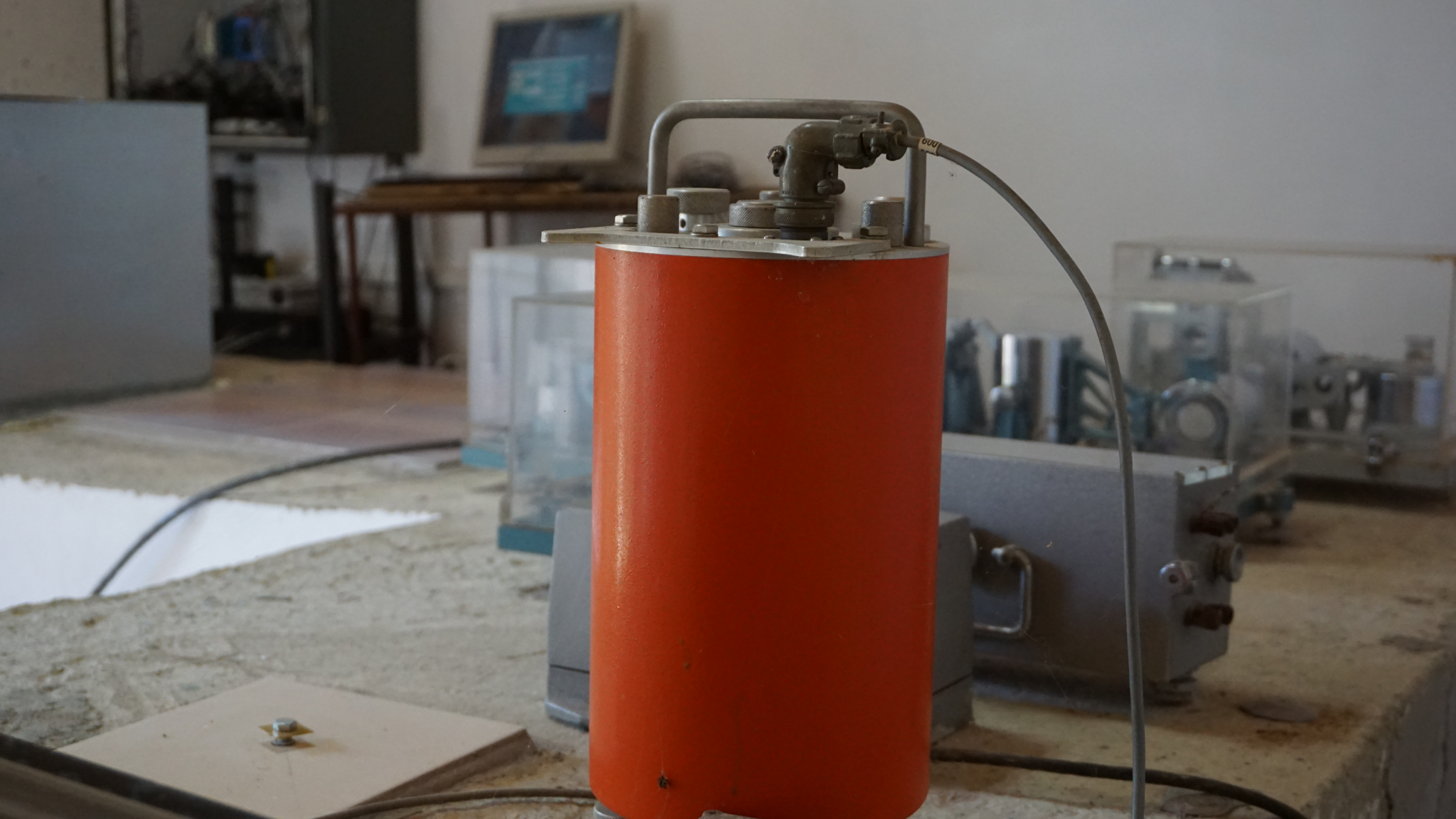

Prima rețea seismică telemetrata a fost instalată între anii 1980 și 1982, după cutremurul major din 4 Martie 1977 (Mw=7.4), fiind concepută doar pentru studiul zonei seismice Vrancea. Rețeaua inițială era alcătuită din 18 stații de scurtă perioadă (seismometre S13), 4 dintre acestea fiind instalate în interiorul arcului Carpatic, iar 14 erau amplasate în exteriorul lui. Datele înregistrate la aceste stații erau transmise către INCDFP-Măgurele în timp real, cu ajutorul unei rețele de antene analogice operate tot de către INCDFP iar analiza se facea automat pe un calculator performant PDP 24. În paralel cu rețeaua de stații telemetrate INCDFP mai opera și o rețea de 21 stații seismice alcătuită din accelerometre de tip SMA-1. Aceasta au fost instalată pentru a înregistra evenimentele puternice și moderate din zona Vrancea. Un pas important în dezvoltarea rețelei a constat în instalarea unei rețele de 36 stații seismice de tip Kinemetrics-K2, între anii 1995-1997, în cooperare cu Universitatea din Karlsruhe, Germania, în cadrul proiectului „Strong Earthquakes: A challenge for Geosciences and Civil Engineering”. Noua rețea digitală era centrată pe monitorizarea zonei seismice Vrancea, având o arie de acoperire de 500 de km pătrați.

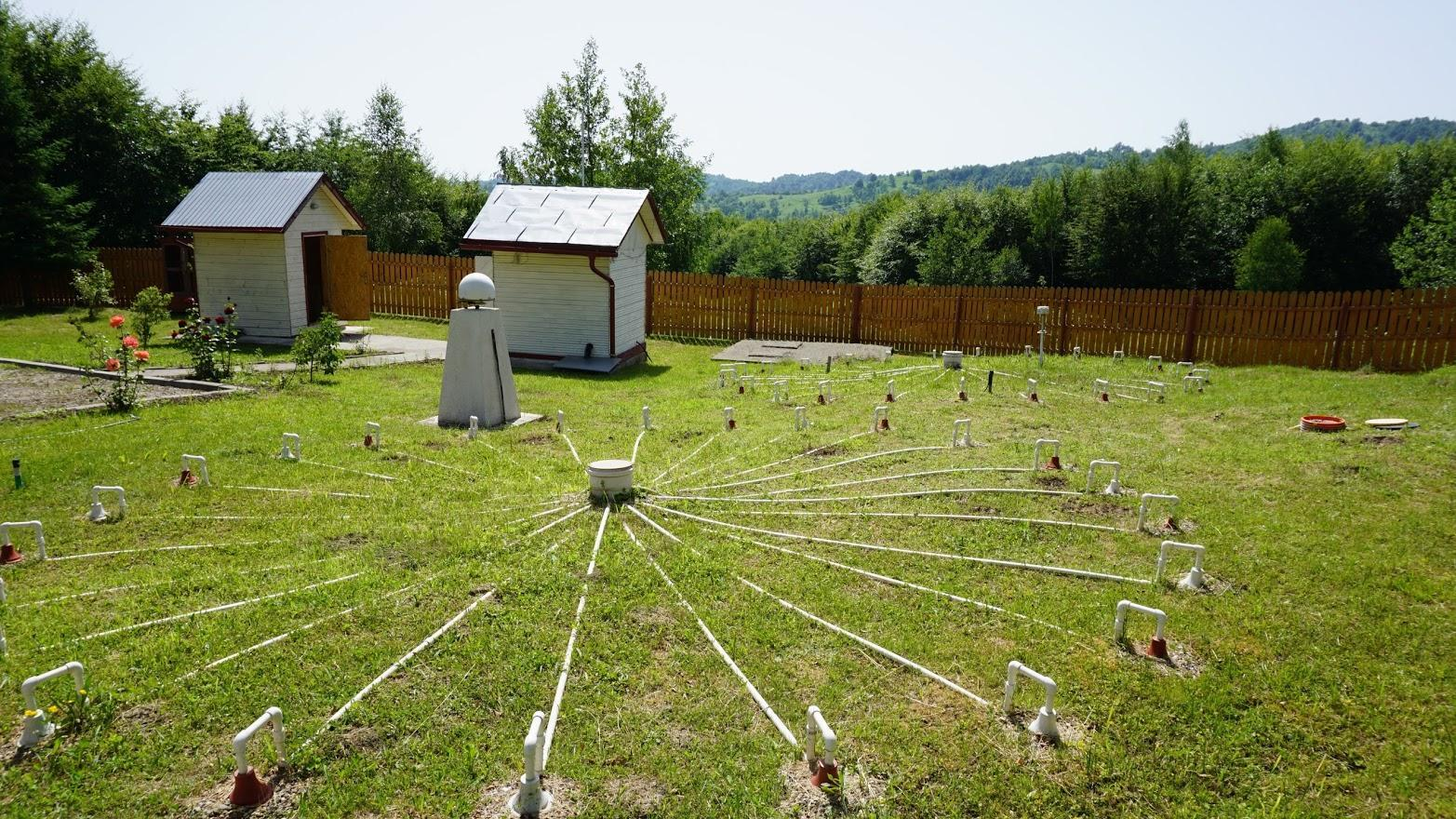

Dezvoltarea rețelei seismice în timp real în România a început în 2002, odată cu participarea INCDFP la proiectul european MEREDIAN2. În cadrul acestui proiect nouă locații ale RSN au fost modernizate prin instalarea de noi sisteme de comunicație (VSAT, internet etc.), protocoale de transmisie de date și calculatoare care au făcut posibilă transmiterea datelor în timp real de la stațiile seismice către centrul de date al INCDFP din Măgurele. Una dintre aceste stații este stația seismică Târgușor (TIRR), face parte din rețeaua GEOFON (Germania). În același timp, implementarea în 2002 a Sistemului de Monitorizare Antelope, dezvoltat de Boulder Real Time Technologies (BRTT), reprezintă o altă etapă importantă în dezvoltarea monitorizării seismice în timp real din România.

Începând cu anul 2008, la INCDFP rulează, în paralel cu Antelope, un alt sistem automat, numit SeisComP. Acesta realizează achiziția de date, controlul calității datelor, procesarea și schimbul de date în timp real, monitorizarea stării de funcționare a rețelei, detectarea și localizarea automată și interactivă a evenimentelor, arhivarea și distribuirea formelor de undă. SeisComP3 furnizează un protocol de transmitere a datelor (SeedLink) utilizat la nivel mondial ca standard. Acest protocol este utilizat și la INCDFP pentru a transmite datelor în timp real de la stațiile seismice din România la Centrul de Date din Măgurele.

Începând cu anul 1976, România s-a implicat activ în activităţile tehnice de pregătire a sistemului internaţional de verificare a condiţiilor Tratatului de Interzicere Totală a Experienţelor Nucleare CTBT prin participarea la experimentele ştiinţifice ale Grupului de Experţi Ştiinţifici (GSETT) ai Conferinţei pentru Dezarmare a Naţiunilor Unite. Participarea României la sistemul global de verificare prin mijloace seismologice a respectării Tratatului CTBT a fost reglementată prin Memorandumul Nr. C3/4246 din 23 decembrie 1993, prin care Ministerul Cercetării şi Tehnologiei, Ministerul Afacerilor Externe, Ministerul Apărării Naţionale şi Ministerul Comunicaţiilor s-au angajat să ofere cadrul legal de desfăşurare al acestei activităţi. Acest Memorandum a stabilit participarea României la testarea sistemului global de verificare a experienţelor nucleare prin mijloace seismologice cu staţia seismică Muntele Roşu, reţeaua seismică naţională şi Centrul Naţional de Date al României organizat în cadrul INCDFP (în acel moment Centrul de Fizica Pământului) care operează Reţeaua Seismică Națională şi sistemul de achiziţie şi prelucrare a datelor. România a semnat Tratatul CTBT în data de 24 septembrie 1996, iar pe 4 octombrie 1999, România a ratificat Tratatul CTBT prin Legea nr. 152/04.10.1999 pentru ratificarea Tratatului de interzicere totală a experiențelor nucleare, adoptat de Adunarea Generală a Naţiunilor Unite în 10 septembrie 1996.

În data de 26 iunie 2003, staţia Muntele Roşu (coduri MLR/AS081) a fost oficial certificată ca staţie seismică auxiliară a Sistemului Internaţional de Monitorizare Seismică (IM – International Monitoring System). În data de 1 octombrie 2004, a intrat în vigoare Legea nr. 372/20.09.2004 pentru ratificarea Acordului dintre Guvernul României şi Comisia Pregătitoare a Organizaţiei Tratatului de interzicere totală a experienţelor nucleare (CTBTO) privind desfăşurarea activităţilor referitoare la instalaţiile de monitorizare internaţională în aplicarea Tratatului de interzicere totală a experienţelor nucleare, inclusiv a activităţilor ulterioare certificării, semnat la Viena la 13 iunie 2003.

Centrul Naţional de Date (CND) are o participare neîntreruptă de aproape 30 de ani (în baza Memorandumului din 1993) la activităţile ştiinţifice în sprijinul verificării respectării Tratatului CTBT şi asigură funcţionarea neîntreruptă a staţiei seismologice Muntele Roşu (MLR) inclusă în reţeaua seismică auxiliară a sistemului de verificare IMS, urmărind menţinerea funcționării acesteia la standardele tehnice şi operaţionale precizate în Manualul Operaţional pentru Monitorizare Seismică şi Schimb Internaţional de Date Seismice în sprijinul CTBT (Operational Manual CTBT CTBT/WGB/TL-11, 17/15/Rev.5, 09.12.2009).

Infrastructura CTBT

Staţia seismologică Muntele Roşu MLR/AS081

Informaţii generale:

  • parte a Sistemului Internaţional de Monitorizare IMS
  • cod staţie: MLR
  • cod tratat: AS081
  • localizare: Muntele Roşu
  • statut: certificată
  • tehnologie: seismic auxiliară
  • tip: 3-C (triaxială)
  • poziţie geografică: latitudine 45.4917°N, longitidine 25.9437°E, elevaţie 1360 m

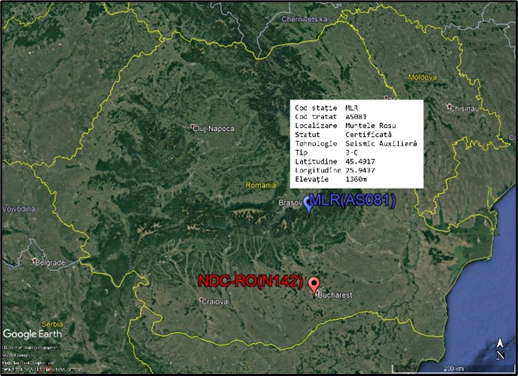

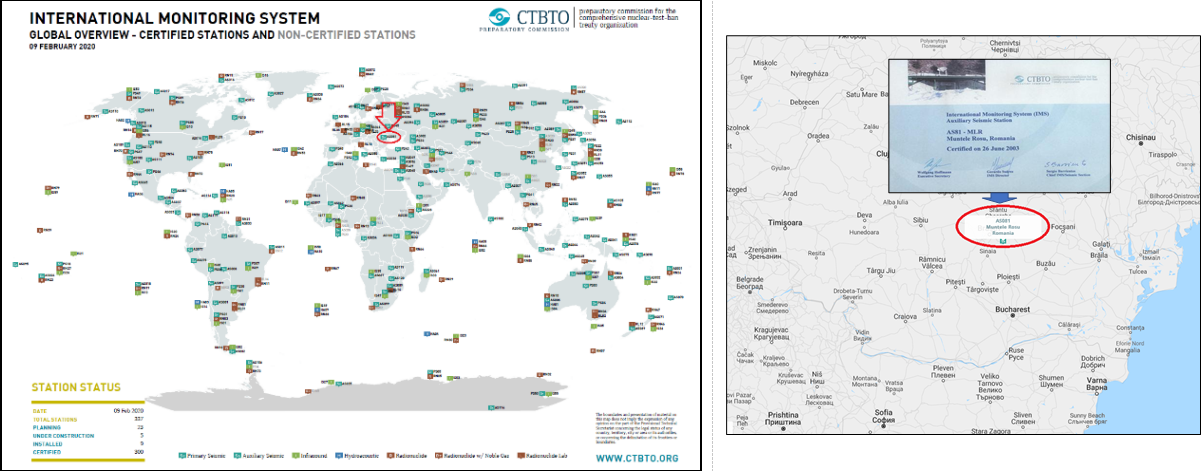

Poziţia geografică a staţiei seismice auxiliare certificate MLR/AS081: globală – în cadrul Sistemului Internaţional de Monitorizare IMS (stânga) și locală – pe teritoriul României (dreapta)

Echipamente:

a) Instalate în interiorul tunelului:

  • senzor seismic triaxial de bandă largă, de tip STS-2 (Streckeisen AG)
  • digitizor Quanterra 330HR (Kinemetrics Inc.)
  • accelerometru EpiSensor ES-T, FBA (Kinemetrics Inc.)
  • sistem de calcul PrioComP PC dotat cu Interfaţă Standard de Staţie (SSI – Standard Station Interface), constând dintr-un pachet de programe specifice pentru achiziţia datelor înregistrate de staţiile IMS
  • UPS
  • modem comunicaţie

b) Instalate în afara tunelului:

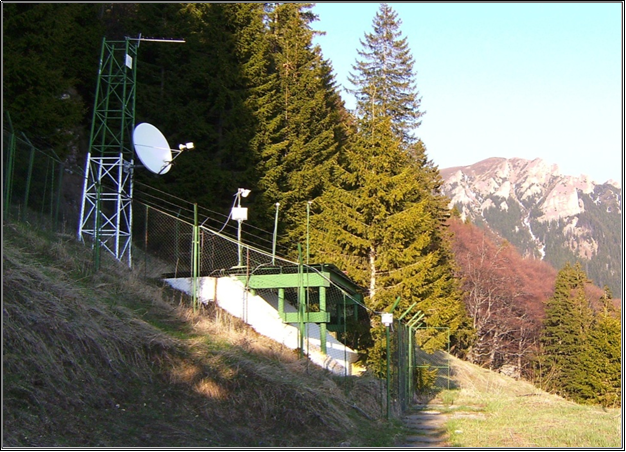

  • echipament de comunicaţie prin satelit (VSAT), care asigură legătura staţiei cu Centrul Internaţional de Date IDC (Viena) şi cu Centrul Naţional de Date, NDC-RO (Măgurele); datele seismice provenite de la staţia MLR sunt înregistrate local şi trimise direct către IDC, la cerere, şi în timp real către NDC-RO, unde sunt prelucrate şi arhivate.

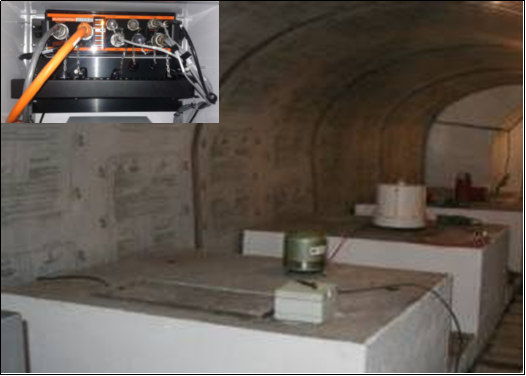

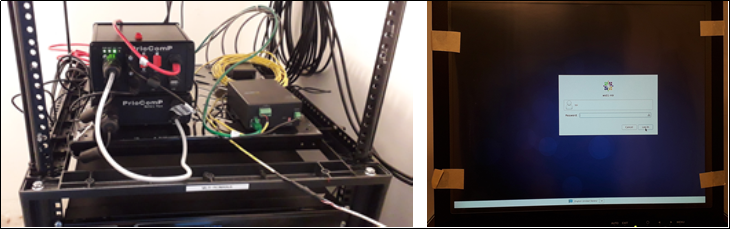

Principalele echipamente instalate in interiorul tunelului staţiei MLR: sus – seismometrul STS-2, accelerometrul Episensor ES-T şi digitizorul Q330HR (colţul de sus); jos – sistemul de calcul PrioComP (stânga) şi interfaţa de staţie SSI (dreapta)

Acces IOSIN

Pe baza datelor înregistrate de RSN, INCDFP, prin activitățile specifice pe care le desfășoară, informează în scurt timp autoritățile despre parametrii cutremurelor produse, produce harta de intensități pentru fiecare cutremur cu magnitudine peste 4,5 grade Richter, furnizează semnal de alarmare pentru instalațiile industriale care pot fi afectate în caz de cutremur major, realizează schimb de date în timp real cu alte țări din Comunitatea Europeană și desfășoară activități de cercetare în vederea cunoașterii activității seismice de pe teritoriul României și zonele adiacente.

În cazul unor evenimente cu impact major asupra societății, informația necesară va fi furnizată automat factorilor de decizie: Comitetele pentru Situații de Urgenţă, Protecția Civilă, Primării/Prefecturi. Imediat după producerea evenimentelor seismice, informații referitoare la locul de producere, adâncime, magnitudine, intensitate sunt disponibile tuturor celor interesați pe site-ul INCDFP – www.infp.ro

Prin intermediul stației seismice Muntele Rosu, România participă la sistemul global de verificare prin mijloace seismologice a respectării Tratatului de Interzicere Totală a Experiențelor Nucleare (CTBT – Comprehensive Nuclear-Test-Ban Treaty Organization. Accesul permanent și direct la datele primare (forme de undă ) este permis doar IDC şi se face prin intermediul liniei satelitare, fie direct la staţia MLR, Muntele Roşu, fie la CND, Măgurele. Conform prevederilor Tratatului CTBT şi ale documentelor IDC conexe (manuale, ghiduri de utilizare, proceduri), datele înregistrate cu reţeaua IMS, inclusiv cu staţia MLR, sunt autentificate şi securizate, putând fi folosite doar în scopuri științifice.

Accesul la cerere la datele primare înregistrate de staţia seismică MLR/AS81 este permis statelor membre ale CTBT doar prin intermediul IDC; aceste date pot fi prin solicitate prin intermediul serviciilor specifice şi contului de utilizator securizat puse la dispoziţia ţărilor membre de către PTS/CTBTO: sistem AutoDRM, portal web, bază externă de date. În plus, datele înregistrate cu staţia seismică MLR ca parte a sistemului de monitorizare IMS pot fi accesate în anumite condiţii de către comunitatea ştiinţifică pentru a fi folosite exclusiv în scopuri de cercetare prin intermediul IDC, care a dezvoltat platforma vDEC (virtual Data Exploitation Centre) https://www.ctbto.org/resources/for-researchers-experts/vdec. Solicitările de date se pot face prin completarea și depunerea unui formularul web de cerere. În plus, sunt necesare trimiterea unui e-mail prin care descrie proiectul de cercetare și semnarea de către toți participanții implicați în cercetare a unui contract legal de confidențialitate a datelor cu CTBTO. Datele vor fi furnizate numai în anumite limite temporale și geografice doar pentru proiectele științifice considerate viabile de către CTBTO. Datele pot fi utilizate numai în scopurile prevăzute în contract şi nu pot fi redistribuite către terți. Solicitările de date în alte scopuri decât cele științifice nu sunt luate în considerare. Accesul la buletinele seismice săptămânale şi lunare se face pe baza unor protocoale bilaterale semnate între IOSIN şi centrele de date internaţionale şi naţionale din alte ţări. La solicitarea centrelor internaţionale de date, IOSIN furnizează analize de discriminare a evenimentelor seismice naturale de cele artificiale.

Accesul la catalogul de cutremure produse pe teritoriul României este liber şi se poate face prin intermediul adresei web https://www.infp.ro/index.php?i=romplus.

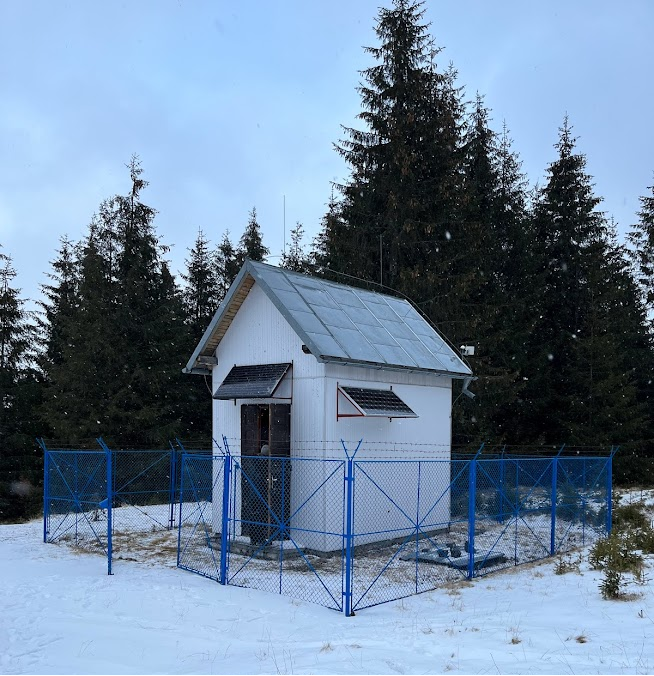

Rețeaua seismică în timp real a INCDFP a fost concepută să monitorizeze activitatea seismică de pe teritoriul României. Seismicitatea în România este dominată de evenimente de adâncime intermediară produse în zona Vrancea cu adâncimi între 60 și 200 de km. Evenimentele de suprafață produse în România, sunt generate în mai multe zone seismice, cum ar fi: Vrancea, Făgăraș-Câmpulung, Sinaia, Oltenia, Crișana și Maramureș, Banat, Moldova, Dobrogea.Stabilirea unui set unitar de reguli pentru reglementarea accesului în cadrul Comandamentului Seismic, Observatoarelor și Stațiilor Seismice, accesului la Datele Seismice Primare (formele de undă) și la Produsele ONLINE (buletine seismice automate și manuale, hărți de tip ShakeMap, mesaje de tip SMS, alerte seismice) a fost efectuat prin PROCEDURA privind accesul la Instalația „RETEAUA SEISMICA NAȚIONALĂ” publicată pe pagina de web a INCDFP la adresa: https://infp.ro/doc/regulament_iosin.pdf

În cazul producerii unui test nuclear pe teritoriul unei ţări ne-membre a Tratatului CTBT şi caracterizat de către CTBTO ca “eveniment neobişnuit”, personalul Centrului National de Date elaborează în cel mai scurt timp un Raport cu informații tehnice privind evenimentul produs. Acest raport este trimis către Preşedinţia şi Guvernul României, Ministerul Afacerilor Externe, precum şi către forurile tutelare (Ministerul Cercetării, Inovării şi Digitalizării, CNCAN).IOSIN asigură informarea rapidă a autorităților naționale și responsabililor în domeniu în cazul evenimentelor seismice majore la nivel național și internațional indiferent de natura lor (nucleară, tectonică sau antropică, naturală, accidentală sau provocată).În cazul unor evenimente cu impact major asupra societăţii, informaţia necesară va fi furnizată automat factorilor de decizie: Comitetele pentru Situaţii de Urgenţă, Protecţia Civilă, Primării/Prefecturi.Imediat după producerea evenimentelor seismice, informaţii referitoare la locul de producere, adâncime, magnitudine, intensitate sunt disponibile tuturor celor interesaţi pe site-ul INCDFP (www.infp.ro).Pentru evenimente specifice fără impact major, informaţia este pusă la dispoziţie celor interesaţi la cererea acestora.
